Come faccio a sapere dove passano i tubi dell’acqua? Come individuare il percorso dei tubi di scarico? Come si fa a sapere se passano tubi dell’acqua nel muro?
Con la mappatura delle tubazioni. Questo tipo di rilevazione è fondamentale sia per la manutenzione che per la prevenzione di danni accidentali durante lavori edili o scavi. Ma cosa si fa se non si è in possesso di documentazione grafica che riporti la mappatura soprattutto in caso di edifici storici o datati?
Grazie alle tecnologie moderne, oggi è possibile mappare le tubazioni acqua in modo preciso e senza interventi invasivi. Tra le tecniche più innovative troviamo l’uso di georadar, videoispezione, termografia a infrarossi e sonde elettriche, che permettono di identificare le tubature nascoste senza necessità di demolizioni ed evitare interventi costosi e dispendiosi per una gestione ottimale delle infrastrutture sotterranee.
Metodi non Invasivi per la Mappatura dei Tubi
L’utilizzo di metodi non invasivi per la mappatura dei tubi è un enorme passo avanti nel settore dell’idraulica e dell’ingegneria civile. Per individuare e mappare tubature sotterranee non è più necessario ricorrere a scavi esplorativi, con costi elevati, tempi lunghi e un impatto significativo sull’ambiente circostante. Oggi, tra le soluzioni più utilizzate abbiamo ci sono:
Georadar (GPR – Ground Penetrating Radar): Il georadar è una tecnologia avanzata che permette di individuare sia tubazioni metalliche che non metalliche nel sottosuolo. Funziona emettendo impulsi elettromagnetici che penetrano nel terreno e rimbalzano quando incontrano un oggetto o un materiale con caratteristiche diverse dal suolo circostante. Analizzando il ritorno di questi segnali, il sistema è in grado di creare un’immagine dettagliata della struttura sotterranea, evidenziando la presenza di tubi, cavi o altre infrastrutture. Questo metodo è particolarmente utile per individuare tubazioni in materiali plastici, che non sarebbero rilevabili con altre tecnologie basate sull’elettricità o sul magnetismo.

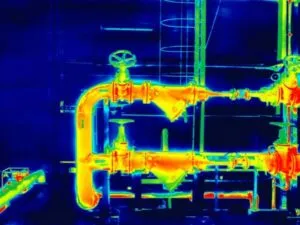

La termografia a infrarossi: sfrutta le differenze di temperatura tra il suolo e i tubi sotterranei per rilevarne il percorso. Questa tecnica è particolarmente efficace per individuare tubazioni che trasportano liquidi caldi o freddi, come quelle degli impianti di riscaldamento, raffreddamento o acqua sanitaria. Utilizzando telecamere termiche, è possibile visualizzare le variazioni di calore sulla superficie del terreno, che spesso rivelano la posizione dei tubi anche senza bisogno di scavi. Inoltre, questa tecnologia può essere utile per identificare perdite nelle condutture, poiché la fuoriuscita di liquido può modificare la temperatura circostante, rendendosi visibile nell’immagine termica.
Sonde elettriche (localizzatori elettromagnetici): Le sonde elettriche sono strumenti che emettono segnali radio a bassa frequenza, che possono essere captati dalla superficie mediante appositi ricevitori. Questo metodo è particolarmente utile per localizzare tubazioni realizzate in materiali non conduttivi, come plastica, PVC o cemento, che non possono essere individuati con strumenti magnetici o elettrici tradizionali. Il principio di funzionamento si basa sull’inserimento della sonda all’interno della tubazione da tracciare: una volta accesa, essa trasmette un segnale che viene rilevato in superficie, consentendo agli operatori di mappare con precisione il percorso del tubo. Questo sistema è molto usato nelle reti idriche, fognarie e per le condutture del gas in materiali non metallici.
Questi strumenti hanno un’indagine precisa e affidabile senza la necessità di scavare o demolire, ottimizzando i tempi e i costi di intervento.
Dove passano esattamente i tubi dell’acqua di casa?
Se non hai una mappa dell’impianto idraulico, come abbiamo appena visto nel paragrafo precedente, oggi esistono strumenti non invasivi che permettono di individuarli senza bisogno di rompere pavimenti o pareti. Per mappare le tubature con le varie tecnologie cheoggi abbiamo a disposizione, si usano principalmente tre strumenti:
Termocamere – Perfette per individuare i tubi che trasportano acqua calda o fredda. Come? Sfruttano le differenze di temperatura tra l’acqua all’interno dei tubi e l’ambiente circostante. In questo modo si crea un’immagine termica che mostra il percorso dei tubi in modo chiaro e immediato.
Sonde elettriche – Sono piccoli dispositivi che vengono inseriti nei tubi attraverso un punto di accesso noto (come un rubinetto o un pozzetto) e, una volta dentro, emettono un segnale radio. Un localizzatore in superficie capta il segnale e traccia l’esatto tragitto del tubo, rivelandone lunghezza, profondità e direzione.
Videocamere endoscopiche – Questi strumenti permettono di vedere direttamente dentro i tubi. Inserite attraverso un piccolo accesso, trasmettono immagini in tempo reale, registrando il percorso e le eventuali anomalie presenti, come ostruzioni o rotture.
Se non si dispone di alcuna documentazione sull’impianto idraulico, è pur sempre possibile fare un rilievo dell’edificio, riportando su una planimetria tutte le diramazioni delle tubature, così da avere un quadro chiaro e aggiornato della rete idrica di casa.

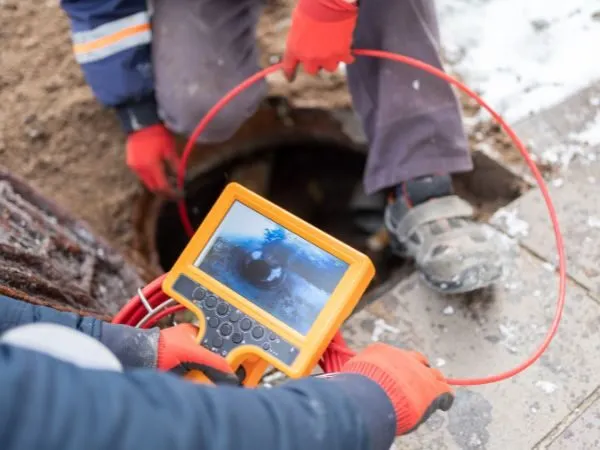

Mappatura delle tubazioni dell'Acqua e Diagnosi Tramite Videoispezione
Quando si interviene per la localizzazione di tubazioni, non si va a trovare un tubo dell’acqua soltanto ma si effettua anche una diagnosi del sistema di tubazioni che permette di capirne anche lo stato. Questo è possibile soprattutto con la videoispezione delle tubature.
Infatti, anche se le tubature non presentano problemi visibili dall’esterno, potrebbero esserci usura, incrostazioni o microfratture che, col tempo, possono trasformarsi in guasti seri. Grazie alla mappatura tubi tramite videoispezione si possono analizzare le condizioni interne di ogni tubo in modo dettagliato, senza doverli smantellare. Il sistema registra immagini e video in alta definizione e permette di individuare crepe, otturazioni, deformazioni o segni di corrosione. Tutti questi dati vengono poi raccolti e analizzati per creare un report diagnostico dell’intero impianto.
La videoispezione è particolarmente utile per la diagnostica delle tubazioni fognarie, dove i problemi possono rimanere nascosti fino a quando non causano gravi danni. Grazie alle immagini ad alta risoluzione e alla registrazione dei filmati, gli operatori possono analizzare con precisione la situazione e pianificare gli interventi di manutenzione in modo mirato.
Localizzazione delle Tubazioni per Impianti Interrati
Quando si tratta di localizzare tubazioni interrate, il principio di base rimane lo stesso della mappatura di tubazioni domestiche, ma con alcune differenze significative. Le condotte sotterranee, infatti, possono essere posizionate a maggiore profondità, avere materiali diversi e subire l’effetto di fattori ambientali come il tipo di suolo, l’umidità e la presenza di altri servizi interrati (cavi elettrici, fognature, gas, ecc.).
Per questo motivo, la ricerca di tubazioni interrate richiede strumenti più avanzati rispetto a quelli utilizzati negli edifici.

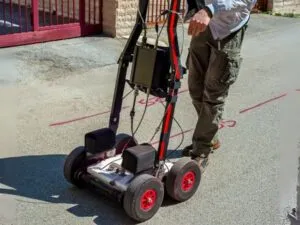

Il georadar in questi casi è l’intervento più efficace per individuare tubazioni interrate, anche in assenza di documentazione. In altri casi, per individuare il percorso di tubazioni non metalliche e perdite d’acqua si utilizza anche il gas tracciante. Come funziona? Si inietta una miscela di azoto e idrogeno nella tubazione, e un rilevatore di gas in superficie intercetta il punto in cui il gas fuoriesce, tracciando così il percorso della condotta.
Servizi di Mappatura Tubi e Diagnosi
Spurghi.roma.it dispone di strumenti avanzati per individuare e mappare tubature e impianti interrati in modo preciso e senza scavi inutili. Ogni situazione è diversa, quindi viene scelta la tecnica più adatta in base a diversi fattori, come:
✔ Il tipo di impianto da esaminare
✔ Il materiale delle tubature (metallo, plastica, cemento, ecc.)
✔ Il diametro dei tubi
✔ Il contesto in cui si trovano (sotto strade, edifici, giardini, ecc.)
Grazie a questa flessibilità, Spurghi.roma.it è in grado di effettuare rilievi in quasi tutte le situazioni, garantendo risultati affidabili e dettagliati, indipendentemente dalla complessità dell’impianto.
Vantaggi Mappatura Tubazioni con Tecniche non Distruttive
L’adozione di tecniche non distruttive per la mappatura tubi offre numerosi vantaggi. Prima di tutto, evita danni alle strutture esistenti, riducendo al minimo la necessità di demolizioni o scavi invasivi. Inoltre, migliora la sicurezza dei cantieri e previene il rischio di rotture accidentali di tubazioni durante i lavori di costruzione o ristrutturazione.
Dal punto di vista economico, questi metodi permettono di ridurre i costi di manodopera e di materiali con una soluzione più efficiente e sostenibile. Infine, la mappatura precisa delle tubazioni facilita la gestione delle infrastrutture idrauliche e sotterranee, consentendo interventi di manutenzione programmata e riducendo il rischio di emergenze improvvise. Grazie all’innovazione tecnologica, oggi è possibile avere un controllo sempre più accurato delle reti di distribuzione.
Quando è Necessario Mappare il Percorso delle Tubazioni?
Capire dove passano le tubature è fondamentale in molte situazioni, sia per evitare danni accidentali che per pianificare interventi di manutenzione o nuove installazioni. Il nostro servizio di mappatura e diagnosi ti aiuta a ottenere una visione chiara e dettagliata dell’impianto, permettendoti di lavorare in sicurezza ed evitare problemi imprevisti.
Ecco quando è indispensabile:
Ristrutturazioni Edilizie
Se stai ristrutturando casa o un edificio, è essenziale sapere dove si trovano le tubature esistenti per evitare danni accidentali e pianificare al meglio le modifiche agli impianti.
Manutenzione Preventiva
Monitorare periodicamente lo stato delle tubazioni aiuta a individuare segni di usura, corrosione o possibili perdite, permettendo interventi tempestivi prima che si verifichino danni seri.
Gestione delle Emergenze
In caso di perdite o rotture, una mappatura accurata consente di intervenire rapidamente e in modo mirato, riducendo i costi e limitando i disagi.
Nuove Installazioni
Quando si installano nuove reti idriche o fognarie, è fondamentale conoscere la posizione delle tubazioni esistenti per evitare interferenze e garantire un’integrazione efficace con l’infrastruttura già presente.
Pianificazione Urbana
Le amministrazioni comunali e gli enti pubblici utilizzano la mappatura per avere una visione chiara delle infrastrutture sotterranee, facilitando la pianificazione di lavori pubblici e la gestione delle risorse.
Prevenzione di Danni durante Scavi
Conoscere l’esatta posizione delle tubazioni prima di iniziare uno scavo evita rotture accidentali, danni costosi e interruzioni del servizio, sia in contesti urbani che in aree rurali.
Risanamento e Sostituzione di Condotte
Se è necessario rinnovare o sostituire una tubazione, una mappatura dettagliata aiuta a stabilire quali tecniche adottare e l’entità dell’intervento, evitando sprechi di tempo e risorse.
